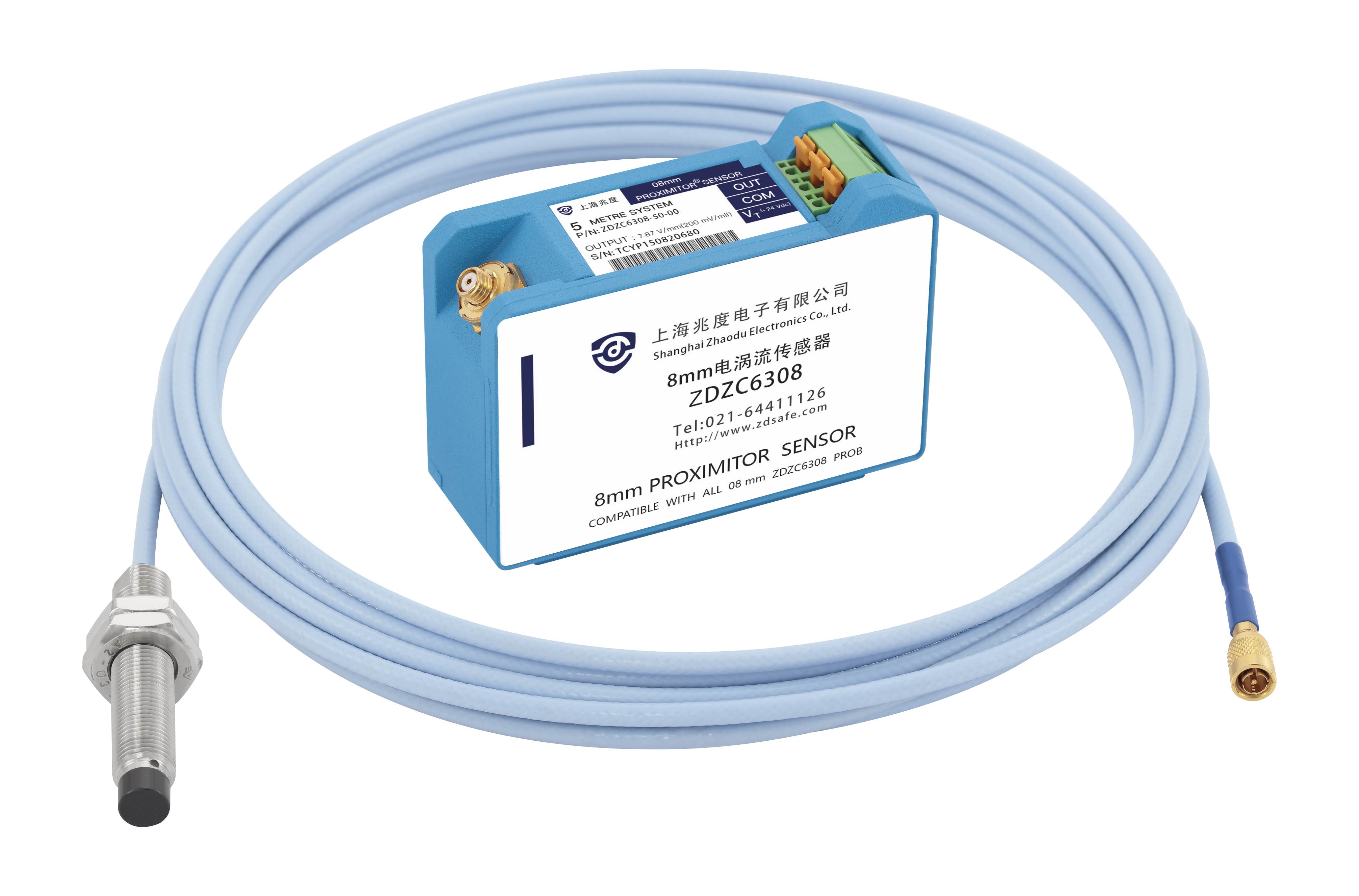

ZDZC6308电涡流传感器主要用来测量轴向位移和径向振动,也可作为键相、转速测量。把ZDZC6308电涡流传感器和延伸电缆连接在一起，组成一个完整的系统时，前置器就会输出一个电压信号，此电压信号正比于探头断面与被测断面的距离。

技术参数
前置器输入: 接收一个非接触式的6308 电涡流探头和延伸电缆源: -17.5 Vdc to -26 Vdc 最大12 mA 电流
若工作在比-23.5 Vdc更低的电压线性量程将减小
输出纹波:小于5mV
输出阻抗: 50 Q
前置器输出连接线:
建议使用3芯0.2mm到1.5mm (16 AWG到 24 AWG)屏蔽线前置器输出到仪表之间的最大传输长度305米(1,000 feet)线性量程: 2 mm
线性起始距离:0.8mm
线性范围:0.8 to2.8 mm
建议安装间隙: 1.8mm
增量灵敏度: 7.87 V/mm(200 mV/mil)2%
包含互换误差整个线性范围内测量步长为0.25mm线性误差(DSL): 低于+0.01mm
探头温漂: -35°C到 +200C，增量灵敏度7.87 V/mm(200 mV/mi)变化小于5%,对应位移变化小于0.03mm:
频率响应: 0-10 kHz(-3 dB)
被测体为平整面时最小直径:15.2 mm(0.6in)
被测体为轴时最小直径:50.8 mm (2 in),建议76.2 mm (3 in)

环境限制
探头温度范围:-35°C到+200°C
延伸电缆温度范围:-51C到+300°C
探头保护罩材料: PPS(Polyphenvlene sulfide)
探头壳体材料:AISI 303 or 304 不绣钢(SST)
探头电缆:绝缘同轴电缆,长度有 0.5米、1米、2米、5米、9米
系统长度:5或9米,包含延伸电缆

替代进口本特利探头定货参考信息
